Matrix Sensing Patch snúra

Fylkiskynjunarplásturssnúrur eru tegund af sérstökum ljósleiðara (POF) plástrasnúru sem er aðlöguð að samhliða samhliða uppgötvunarsviðum fjöl-rása. Kjarnaeiginleikinn er sá að hann nær samstilltri sendingu og lotugreiningu margra ljósmerkja í gegnum "marg-ljósleiðara + fylkisglerglugga".

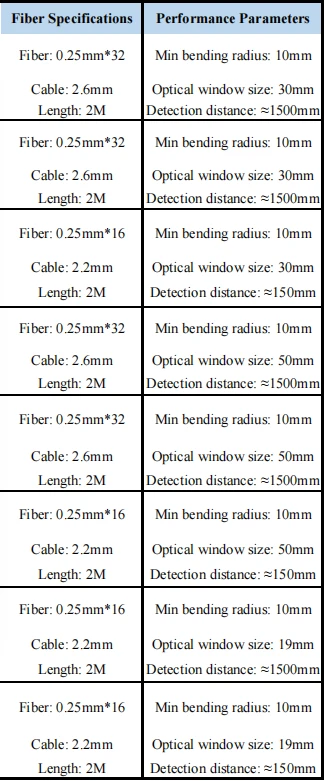

Sendingskjarni: Fjöl-plasttrefjarinn (POF) samþættir margar 0,25 mm-gæða PMMA-plasttrefjar (almennt 16-kjarna/32 kjarna), raðað í samhliða eða búntsamsetningu, sem gerir samtímis sendingu margra ljósmerkja kleift. Ásamt 650nm rauðu ljósabandi uppfyllir það dempunarkröfur skammtímaprófa (Minna en eða jafnt og 1500mm) iðnaðarprófunar.

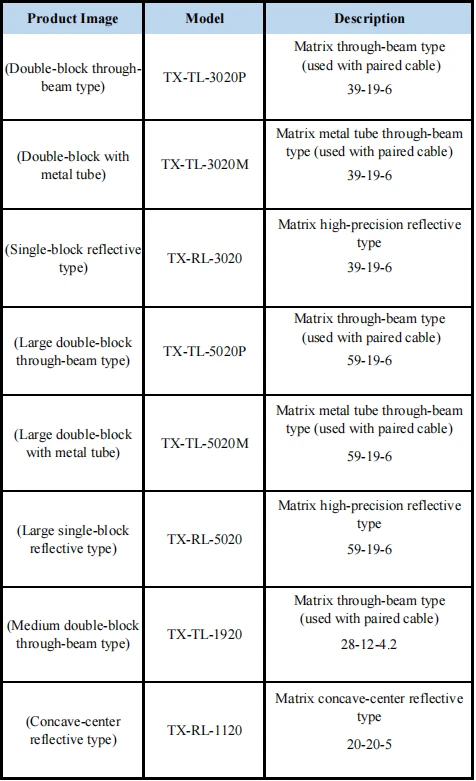

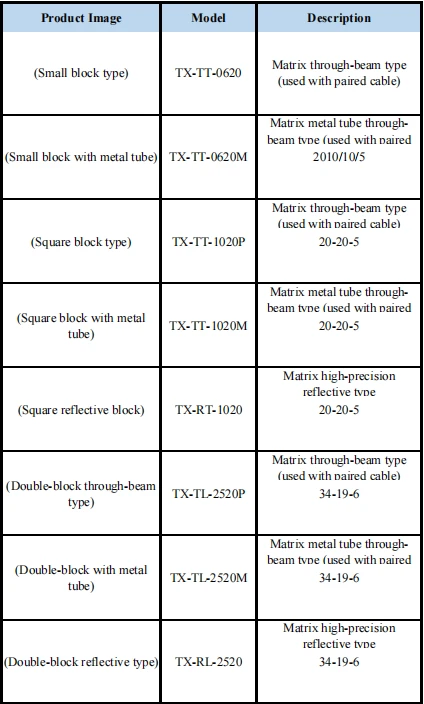

Matrix Optical Gluggi: Endurinn er búinn fylkis-optískum glugga (td 39×19 mm, 59×19 mm stærðum). Trefjakjarnarnir innan gluggans samsvara mismunandi prófunarstöðum, sem gerir kleift að ná samtímis yfir stór svæði eða mörg skotmörk, og ná „lotuprófun með einni plástursnúru,“ sem kemur í stað fyrirferðarmikils skipulags margra stakra-kjarna plástursnúra.

Tengi og slíður: Venjulega búin litlum tengjum (td M3/M5) eða sérsniðnum tengi, samhæft við ljósleiðaramagnara; slíðrið er að mestu úr sveigjanlegu PVC/LSZH efni, en sumar gerðir eru með slíður úr málmrörum fyrir aukinn togstyrk, beygjuradíus Minna en eða jafnt og 10 mm, hentugur fyrir þéttan búnaðarbúnað.

Skýringar

• Greiningarfjarlægð er breytileg eftir mismunandi mögnurum og stærð greindarhlutarins.
• Lengd skynjara snúru er hægt að aðlaga í samræmi við kröfur viðskiptavina.

Skýringar

• Greiningarfjarlægð er breytileg eftir mismunandi mögnurum og stærð greindarhlutarins.
• Lengd skynjara snúru er hægt að aðlaga í samræmi við kröfur viðskiptavina.

Há-skilvirkni lotuskoðun: Fylkisglugginn nær yfir stórt svæði, sem gerir samtímis skoðun á mörgum skotmörkum eða stórum -efnum kleift, sem bætir skilvirkni framleiðslulínuskoðunar.

Einföld raflögn: Einn tengisnúra kemur í stað margra stakra-kjarna víra, dregur úr viðmótsrými búnaðar og flókið raflagna og lækkar viðhaldskostnað.

Aðlögunarhæfur að þéttum aðstæðum: Smágerð uppbyggingin og lítill beygjuradíus gerir kleift að fella inn í lokuð rými, sem tryggir samhæfni við sjálfvirka samþættingu framleiðslulínu.

Trufluþol og öryggi: Ljósleiðarar úr plasti eru lausir við rafsegultruflanir og ekki-leiðandi, sem gerir hann hentugan til skoðunar í háspennu/málmumhverfi.

Það er mikið notað á sviðum eins og sjónskynjunarbúnaði, iðnaðarvélmenni, matvælavinnslu og pökkun, nákvæmni skoðun á sjálfvirkum búnaði og bílaframleiðslu.
